產品簡介

組成部分:由變頻電源、勵磁變壓器、電抗器和電容分壓器。

串聯諧振試驗設備主要用于10kV、35kV、110kV、220KV、500KV的交聯橡塑電力電纜，66kV、110kV、220kV、500KV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節(20--300Hz)串聯諧振與被試品電容諧振產生交流試驗電壓。

適用范圍及特點：

1、適用范圍：
適用于220kV及以下電壓等級電氣主設備交流耐壓試驗
適用于110kV及以下電壓等級橡塑電纜交流耐壓試驗
2、制造范圍：
輸出電壓：0～400kV（可按需訂制）
輸出容量：0～400kVA（可按需訂制）
輸出頻率：20～300Hz（可按需訂制）
3、技術特點：
*便攜、干式結構、任意組合、綜合功能、一機多用
手動、自動試驗?zāi)Ｊ剑詣?dòng)調諧、自動穩壓、參數設置
數字、模擬雙重監控，軟硬件雙重過壓保護數據保存，電腦聯機
自主設計研制的環氧真空澆注電抗器多達34個規格品種，適應不同電壓、電流、頻率及工作制的變化組合

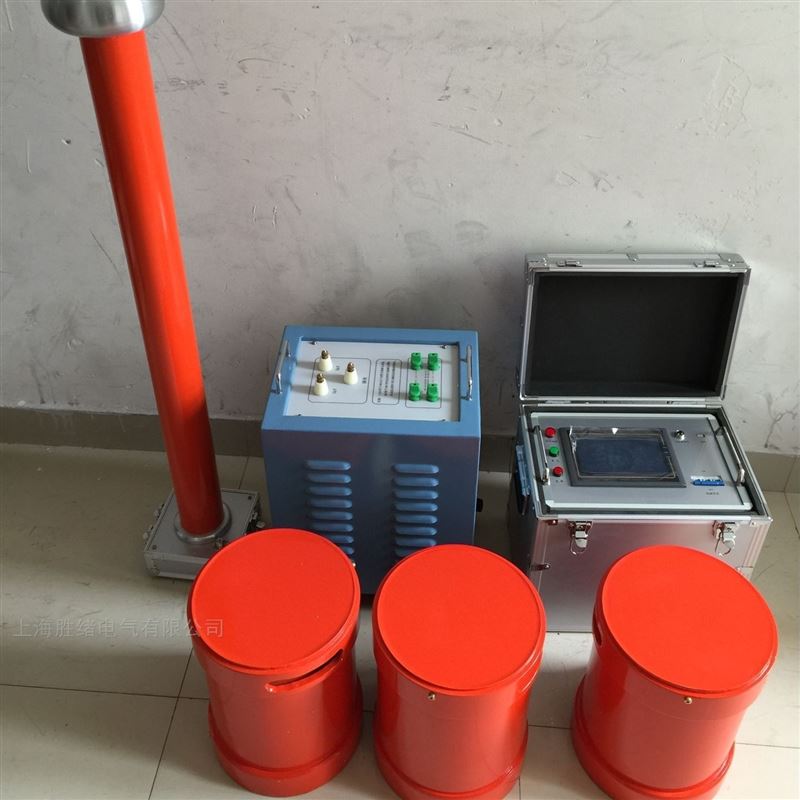

串聯諧振試驗設備(成套裝置)組成部件: 由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。

1.變頻電源:將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體

2.勵磁變壓器:將變頻電源輸出的電壓升壓，同時隔離高壓和低壓

3.高壓電抗器:與容性試品發生串聯諧振

4.分壓器:測量調節器上的高壓電壓值和低壓

注意事項：

1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。

5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離
