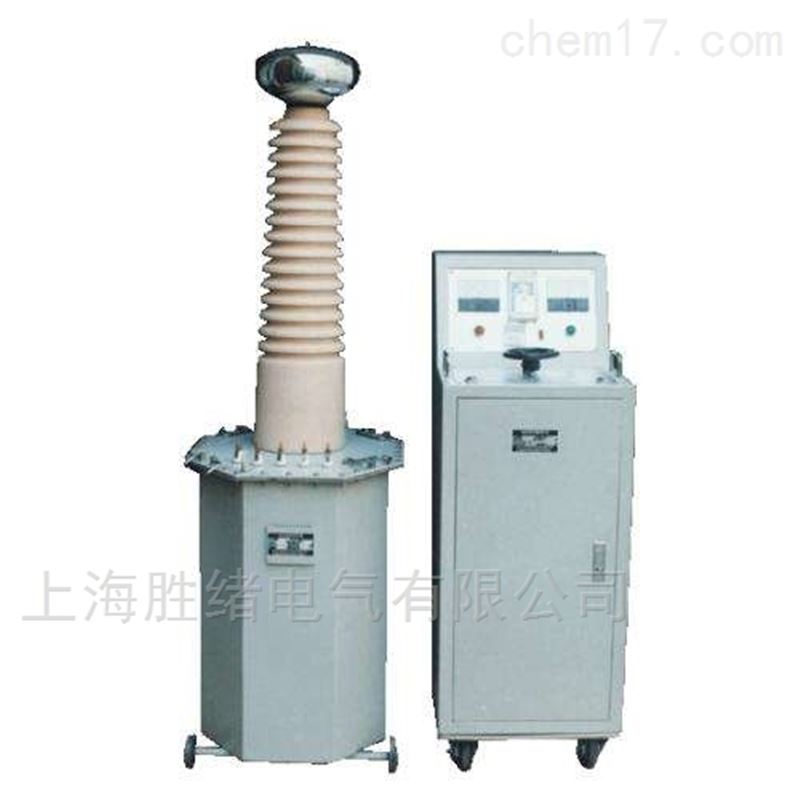

YDJ-3KVA/50KV油浸式高壓試驗變壓器
產品介紹
| 品牌 | 其他品牌 | 產地類別 | 國產 |
|---|
產品簡介：
YDJ-3KVA/50KV油浸式高壓試驗變壓器廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置(30kV以下)和分體式裝置兩類。它是通過接入220V或380V工頻電源，調節調壓器(即試驗變壓器的輸入電壓)，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
產品別稱:
油式試驗變壓器、油式變、油浸式高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀。
YDJ-3KVA/50KV油浸式高壓試驗變壓器技術參數：
1、源電壓：～220V±10% 50HZ
2、zui大額定輸出容量：1KVA
3、可調交流電流輸出：0—～100A（～7.5V）0—50A（～15V）
4、可調交流電壓輸出：0—～440V（～2.5A）0—～220V（5A）
0—～100V（20A）
5、可調直流電壓輸出：0— -110V（8A）0— -350V（3A）
6、電流，電壓表能顯示各檔位的數據（0—50A和0—100A檔需要外接標準電流表。）
7、時間測試范圍：0—19.999S
容量選擇：
標稱試驗變壓器容量Pn的確定公式:Pn=KVn2ωCt×10-9
式中: Pn----標稱試驗變壓器容量(kVA)
Vn-----試驗變壓器的額定輸出高壓的有效值(kV)
K------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct-----被試品的電容量(PF)
ω----角頻率， ω=2πf， f----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下:
簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100 – 1000PF
電壓互感器 200 – 500PF
電力變壓器 < 1000kVA - 1000PF
> 1000kVA 1000 – 10000PF
高壓電力電纜和油浸紙絕緣 250 – 300PF/m
氣體絕緣 - 60PF/m
封閉變電站，SF6氣體絕緣 100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的(適當?shù)?安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100kV K=4
Vn = 150–300kV K=3
Vn > 300kV K=2
注意事項：
1、直流泄漏試驗操作過程
(1)試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。
(2)被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持干燥，以免損壞被試品及帶來試驗數值的誤差。
(3)對于大容量試品(電容器、超長電纜等)試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。
(4)試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。
2、工頻耐壓試驗操作過程
1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。
2、被試品主要部位應清除干凈，保持干燥，以免損壞被試品和帶來試驗數值的誤差。
3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
5、在升壓或耐壓試驗過程中，如發現下列不正常情況：1 電壓、電流表指針擺動很大，2 被試品發出不正常響聲，3 發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
