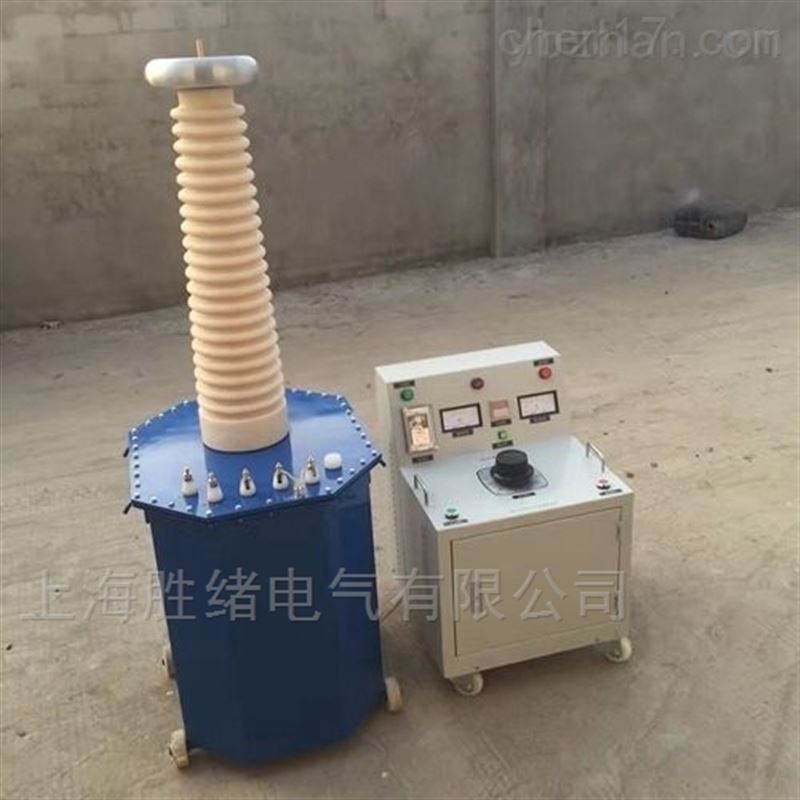

輕型試驗變壓器操作箱
產品介紹
| 品牌 | 其他品牌 | 產地類別 | 國產 |
|---|
產品介紹：
輕型試驗變壓器操作箱，是該公司自主研發、生產的輕型試驗變壓器的配套設備，該控制箱、臺具有使用維修方便、性能*使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的*設備。采用*微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
產品參數：
(1) 電壓測試范圍：AC：0～10kV 電壓準確度：±5%(滿度值)
(2) 漏電流測試范圍：AC：0～2mA、2～10mA、10~100 mA三檔 漏電流準確度：±5%
(3) 漏電流報警值預置范圍：AC：0.3～2mA、2～10mA、10~100 mA三檔（連續設定）
(4) 時間測試范圍：1～99s，連續設定和手動
(5) 變壓器容量：1000VA
(6) 輸出波形：正弦波
(7) 電源：198～242VAC 47.5～52.5Hz
(8) 工作條件：環境溫度0～40ºC
(9) 相對濕度：≤90% RH
(10) 體積：長X 高 X 寬=430mm x 280mm x 614mm
(11) 重量：約40kg

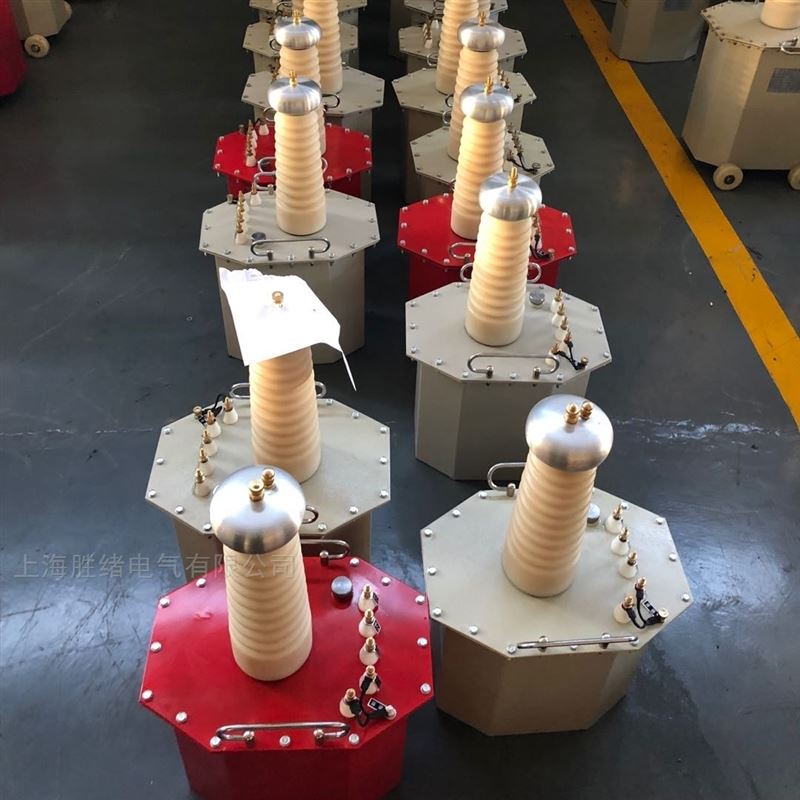

輕型試驗變壓器操作箱產品選型：
型號 | 輸入電壓 | 輸出電壓 | 低壓電流 | 高壓電流 | 外形尺寸 | 重量 |
3/50 | AC200V | 50kV | 15A | 60mA | 320×240×620 | 40 |
5/50 | 25A | 100mA | 360×255×650 | 54 | ||
10/50 | 50A | 200mA | 410×285×750 | 72 | ||
15/50 | AC400V | 37.5A | 300mA | 440×290×760 | 93 | |
20/50 | 50A | 400mA | 450×300×770 | 110 | ||
30/50 | 75A | 600mA | 480×320×800 | 180
|
產品指標：
1 輸入電壓：10kVA及以下為AC200V，10kVA以上為AC400V
2 空載損耗：＜10%
3 短路阻抗：＜10%
4 變比誤差：＜1%
5 儀表電壓：100V
6 絕緣油介電強度：2.5mm,＞50kV
產品特點：
●電壓、電流、時間、狀態信息及提示信息等數據讀數清晰、直觀；
●全中文界面，操作簡單明了，可適應多種應用場合；
●輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
●全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
●按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套；
●狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
●試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；
