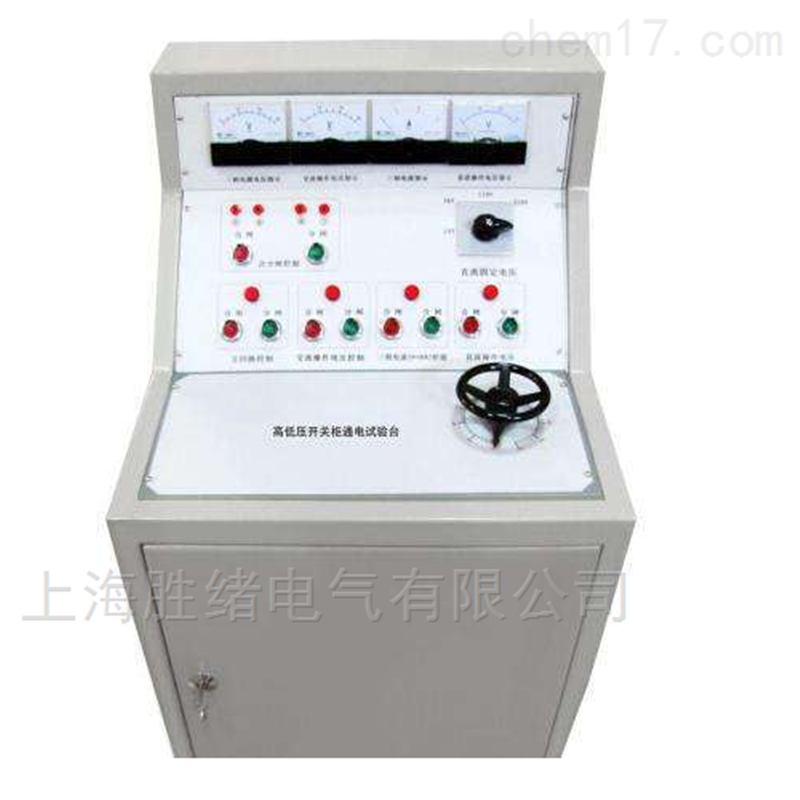

KGG-H高低壓開關柜通電試驗臺價格
產品介紹
| 品牌 | 勝緒電氣 | 產地類別 | 國產 |
|---|---|---|---|
| 類型 | 其他 | 應用領域 | 化工,建材/家具,電子/電池,電氣,綜合 |
一、產品概述：
KGG-H高低壓開關柜通電試驗臺價格，用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
二、主要技術指標:
輸入電源:三相四線AC380V
輸出電壓及電流:
①三相AC100V輸出（固定值） 一組
②三相AC 0 - 10A輸出（<100V，可調值> 一組
③單相24V、36V、110V、220V直流固定輸出 一組
④交流操作電壓輸出AC 0 - 400V，220V時，電流小于10A 一組
⑤直流操作電壓輸出 DC 0 - 260V 一組
⑥直流合閘電源輸出DC 0 -250V（300A，短時工作） 一組
⑦單相AC220V輸出（固定值，接線柱） 二組
⑧三相AC380V輸出（固定值，接線柱） 一組
⑨合閘控制接點⑤、⑧分閘控制接點⑥、⑦固定值輸出:DC24V、36V、110V
注:該試驗臺可根據用戶的要求設計制造。
三、操作說明：
KGG-H高低壓開關柜通電試驗臺價格以檢驗單相交流電壓表為例：
1、 接通輸入電源AC380V
2、 檢查并確認接線是否，接通總電源開關
3、 將調壓器回零，并按“合閘“扭，
4、 再按面板上交流操作電壓的“合閘”扭
5、 緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。
6、 試驗完畢后，先按面板上交流操作電壓的“分閘“扭。然后，斷開總電源開關
四、使用方法：
1、 將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，*，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的安全，請嚴格按照要求操作。
2、 在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。
3、 根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：
(1) 合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。
(2) 如果要輸出三相10A的電流，操作方法如下：
(3) 先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。
(4) 另外兩個通道操作方法相同。
4、 后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。
5、 設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。
