FRC-200kV交直流阻容分壓器
產品介紹
| 品牌 | 勝緒電氣 | 產地類別 | 國產 |
|---|---|---|---|
| 應用領域 | 環保,化工,農林牧漁,建材/家具 |
產品介紹：

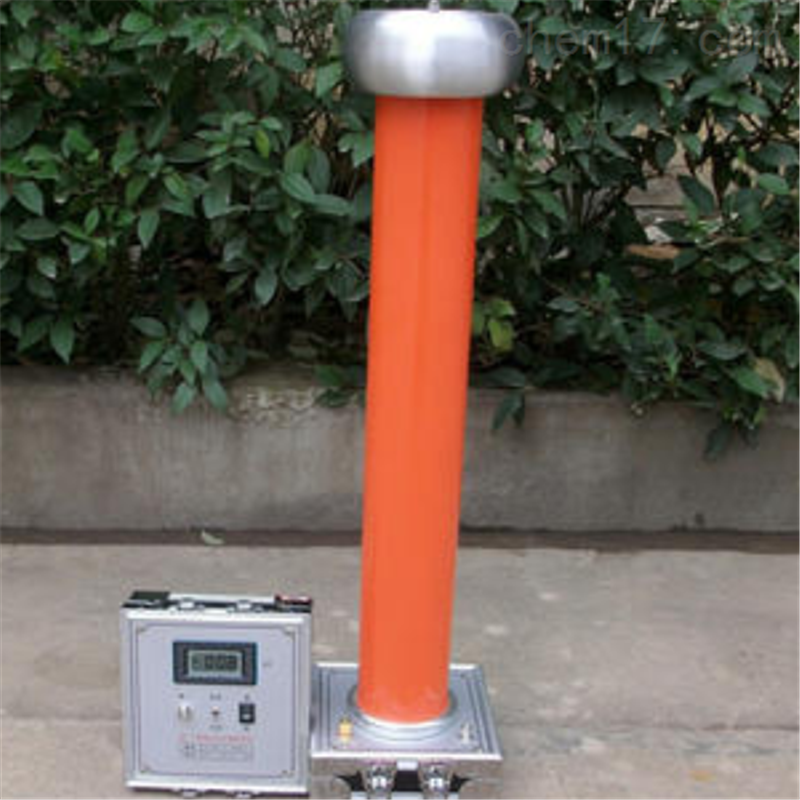

FRC-200kV交直流阻容分壓器是現場測量用的儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量?jī)x表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在*密封的絕緣筒內部采用優質電子元件，而使整個FRC-200kV高壓阻容式分壓器具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。廣泛應用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓。
FRC-200kV交直流阻容分壓器使用說明：
1．打開鋁合金箱，取出分壓器筒、均壓球、數字測量?jī)x表及電纜線。
2．將有底座的分器筒安全可靠放置，依次裝上第二節分壓器筒及均壓球。
3．在分壓器底座“地線”接線柱上牢固地接上地線。
4．將被測高壓引線與分壓器頂端均壓球牢固連接。
5．將電纜線的一端插入分壓器的輸出孔中，另一端插入測量?jī)x表的電壓測量孔中，注意插緊接牢。
6．根據所需測量的高壓，選擇測量?jī)x表所擲位置。
7．加載高壓并記錄數據。
8．降壓一段時間后，直到測量?jī)x表顯示為零時，方可拆除試驗線路。
技術參數：
1. 電壓等級：50kV-400kV
2. 種 類：電容型、電阻型、阻容型
3. 電容型精度：AC:1.5%、AC:1.0%、AC:0.5%
4. 電阻型精度：DC:1.0%、DC:0.5%、DC:0.2%、DC:0.1%
5. 阻容型精度：AC/DC:1.5%/1.0%、1.0%/0.5% 、0.5%/0.2%
6. 電阻溫度系數：200ppM、100ppM、50ppM、25ppM
7. 電容溫度系數：-150ppM、-100ppM、-50ppM
8. 電容介質損耗：損耗角正切值不大于10*10-4
9. 電 容 量：8pF-1000pF
10.工作方式：
(1)連續運行<30分鐘
(2)連續運行<60分鐘
(3)連續運行<8小時
11. 交流頻率：30-300Hz（工頻）
12.環境條件：
溫 度：-25～40℃
濕 度：<85%
13.分 壓 比：1000:1、10000:1
注意事項：
1．本設備使用時周圍不得有任何雜物，以免影響測量精度。
2．嚴格注意保持操作距離，確保操作安全。
3．檢查各部位聯接可靠，特別是地線的牢固聯接。
4．測量完畢后直至儀表測量顯示為零方可進入現場。
5．嚴禁超壓使用，并注意表面的清潔，不使用時應放在陰涼干燥處。
