成都防雷環路電阻測試儀
產品介紹
| 品牌 | 其他品牌 | 應用領域 | 醫療衛生,化工,地礦,道路/軌道/船舶 |
|---|
產品概述：
成都防雷環路電阻測試儀，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為SG系列環路電阻測試儀測量的是接地體電阻和接地引線電阻的綜合值。

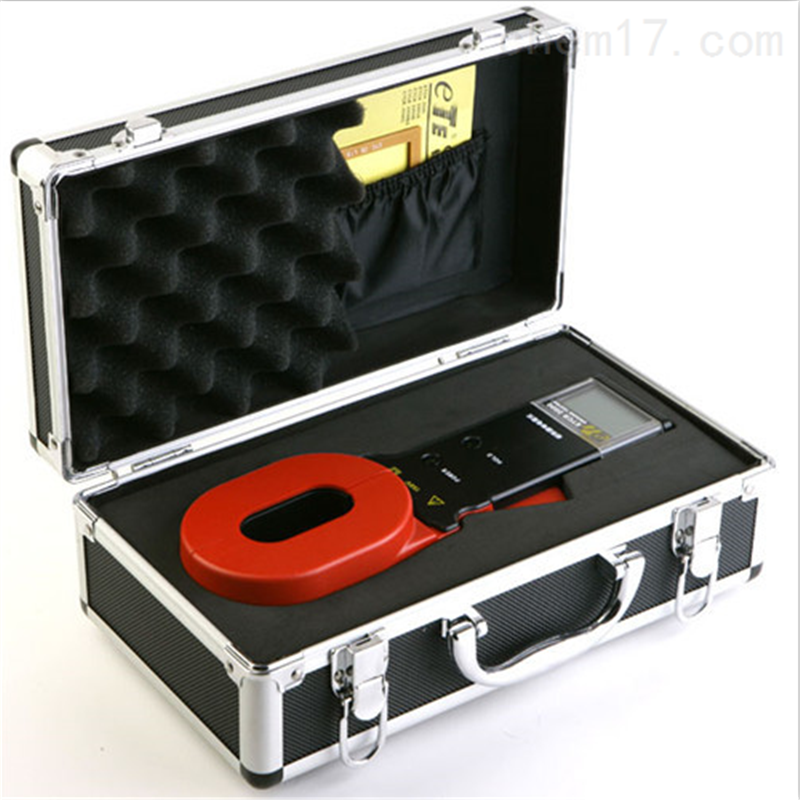

電阻測試儀有長鉗口及圓鉗口之分，見圖。長鉗口特別適宜于扁鋼接地的場合。C型環路電阻測試儀還能測量接地系統的泄漏電流和中性線電流。
成都直銷環路電阻測試儀已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。其防爆標志為Ex ia Ⅱ BT3Ga。防爆合格證號：CE13.2263。它可應用于相應的易燃易爆環境中。
現場應用:
1．多點接地系統
對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。見下圖。當用鉗表測量時，其等效電路如下：
其中：R1為預測的接地電阻。
R0為所有其它桿塔的接地電阻并聯后的等效電阻。
雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值（它會比電工學意義上的并聯值稍大），但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0=0。這樣，我們所測的電阻就應該是R1了。多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是*合理的。
技術規格：
電阻量程 | 0.01Ω-1200Ω |
*電流量程 | 0.00mA-20.0A |
電阻分辨率 | 0.001Ω |
*電流分辨率 | 0.05mA |
數據存儲 | 99組 |
聲光報警 | “嘟--嘟--嘟--”報警聲，按AL鍵開、關 |
報警臨界值設定范圍 | 電阻：1-199Ω； *電流：1-499mA |
電 源 | 6VDC（4節5號堿性干電池） |
工作溫濕度 | -20℃-55℃；10％RH-90％RH |
液晶顯示器 | 4位LCD數字顯示，長寬47mm×28.5mm |
鉗口尺寸 | 長鉗口65mm×32mm；圓鉗口Φ32mm |
鉗口張開尺寸 | 長鉗口32mm;圓鉗口32mm |
鉗表質量 | 長鉗口1160g;圓鉗口1120g(含電池) |
鉗表尺寸 | 長鉗口：長寬厚285mm×85mm×56mm 圓鉗口：長寬厚260mm×90mm×66mm |
防爆標志 | Exia Ⅱ BT3 Ga |
保護等級 | 雙重絕緣 |
結構特點 | 鉗形CT |
換 檔 | 全自動換檔 |
外部磁場、電場 | ＜40A/m；＜1V/m |
單次測量時間 | 0.5秒 |
電阻測量頻率 | ＞1KHz |
*被測電流頻率 | 50/60Hz自動 |
注：“*”僅限于C型。
