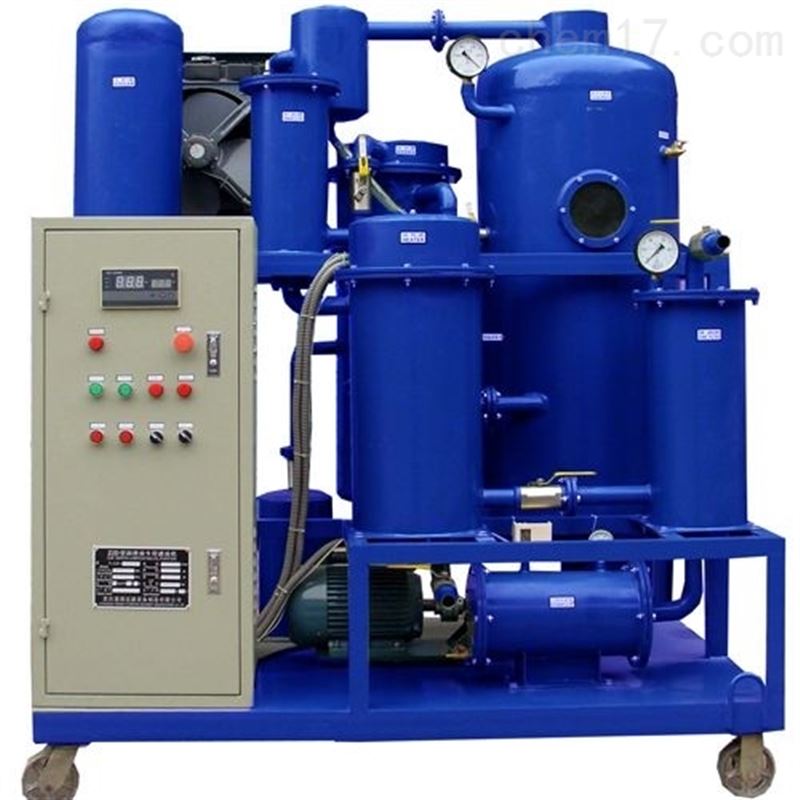

SX-2.2/280高壓真空濾油機
產品介紹
| 品牌 | 其他品牌 | 應用領域 | 醫療衛生,化工,地礦,道路/軌道/船舶 |
|---|
產品簡介：
SX-2.2/280高壓真空濾油機，本機可用于各類油浸變壓器、油浸電流、電壓互感器及少油斷路器，進行現場濾油及補油。嚴格執行國家標準以DL/T521－93真空濾油機使用導則為指導，設計具有體積小，比例重量輕、移動方便、噪聲低、連續工作時間長，性能穩定，操作方便等特點。
主要結構形式：
本機是由齒輪泵1、濾清器4、安全閥5、回油閥3、放液水嘴7、濾床8、（包括壓力表、濾板、濾框、濾紙、油盤）前支架12、后支架9、底盤11、拉桿13、聯軸器10及電動機安裝在底盤之上濾床之下，濾清器安裝在齒輪泵的前側，在濾清器上裝有回油閥，并用聚氯乙烯管與油盤連接，濾床安裝于齒輪泵與前后支架上邊，其中濾板、濾框（見表1）順序交替地組成各個獨立的過濾室，濾紙夾在濾板與濾框之間。進、出油口膠管連接在進、出管接頭15、6上，被濾油液從濾清器進油孔處吸入，通過濾清器去除較大雜質后，再進入齒輪泵。由于電動機通過聯軸器帶動齒輪泵旋轉，使齒輪對油液產生擠壓作用，因而使濾油液流進濾床，滲透出濾油紙將油中雜質濾凈。由于濾油紙的毛細管作用，可以吸收油中殘留水份。然后將濾油液從油管排出。安全閥的作用是控制管道系統的壓力，當油壓超過規定值時，安全閥就立即啟動，使濾油液在泵中自行循環，油壓不再上升，以確保設備安全運轉?；赜烷y借助齒輪泵進油口的真空作用，將油盤內的
油吸入濾清器。放液水嘴供取油樣進行耐壓及其它理化性能試驗。由于本機采用底盤滾輪14結構，可以通過人力拉動拉桿進行移動。
主要用途：
1、本機可用于各類油浸變壓器、油浸電流、電壓互感器及少油斷路器，進行現場濾油及補油。
2、本機可用于對上述設備進行現場熱油循環干燥，尤其是對油浸電流、電壓互感器及少油斷路器的熱油循環干燥更為有效。
3、本機可用于對密封油浸設備進行現場真空注油和補油及設備抽真空。
4、SX-2.2/280高壓真空濾油機還可以用于對輕度變質的變壓器油進行再生凈化，使其性能達到合格油標準。
技術參數：
名 稱 | 型 號 | ||||||
SX-0.7/224 SX(B)-0.7/224 (SX-50) | SX-1.2/224 SX(B)-1.2/224 (SX-80) | SX-1.4/224 SX(B)-1.4/224 (SX-100) | SX-1.8/280 SX(B)-1.8/280 (SX-125) | SX-2.0/280 SX(B)-2.0/280 (SX-160) | SX-2.2/280 SX(B)-2.2/280 (SX-200) | ||
額定流量（L/min） | 50 | 80 | 100 | 125 | 160 | 200 | |
過濾面積（m2） | 0.7 | 1.2 | 1.4 | 1.8 | 2.0 | 2.2 | |
過濾壓力（Pa） | 2.5×105 | ||||||
大過濾壓力（Pa） | 5.88×105 | ||||||
濾油粘度（Cst） | ≤33 | ||||||
過濾精度（μm） | 5 | ||||||
濾框數量（塊） | 6 | 7 | 8 | 9 | 10 | 11 | |
濾板數量（塊） | 7 | 8 | 9 | 10 | 11 | 12 | |
濾紙規格 | 234×234 | 300×300 | |||||
板框規格 | 224×224 | 280×280 | |||||
電 動 機 | 型 號 | Y90S-4 | Y90S-4 | Y90S-4 | Y100L2-4 | Y100L2-4 | Y100L2-4 |
YB90S-4 | YB90S-4 | YB90S-4 | YB100L2-4 | YB100L2-4 | YB100L2-4 | ||
功率 | 1.1 | 1.1 | 1.1 | 3.0 | 3.0 | 3.0 | |
進口管徑（寸） | 1.5″ | 2″ | |||||
出口管徑（寸） | 1″ | 1.5″ | |||||
外形尺寸 （mm） | 950×430×675 950×430×705 | 1070×490×770 1070×490×800 | |||||
注：型號中（B）表示采用防爆電動機的濾油機，供有防爆要求的場合使用。
