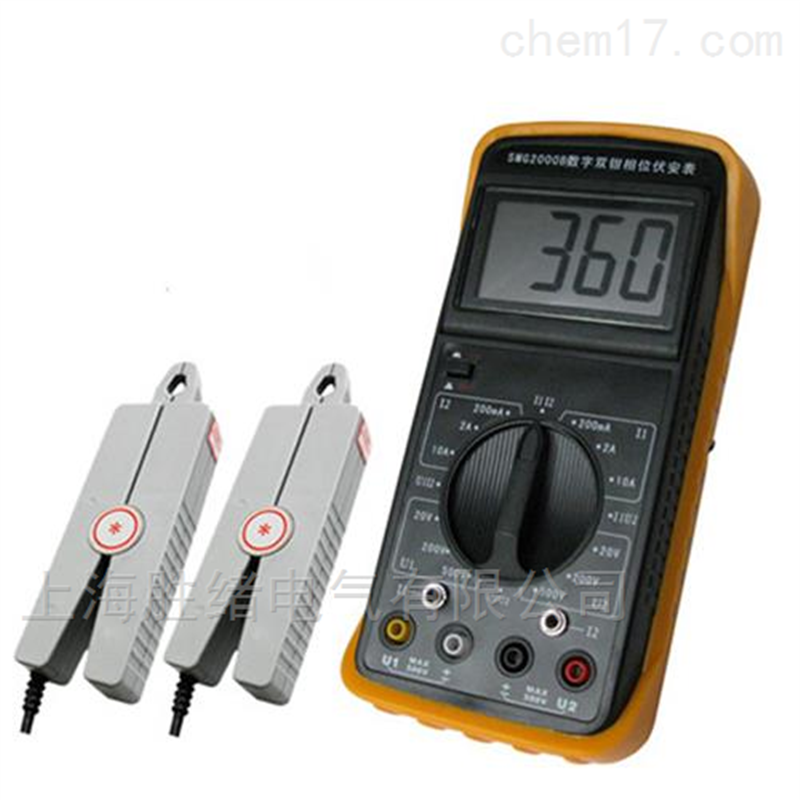

SMG2000E雙鉗式數字相位伏安表
產品介紹
| 品牌 | 其他品牌 | 應用領域 | 醫療衛生,化工,地礦,道路/軌道/船舶 |
|---|
產品簡介：
SMG2000E雙鉗式數字相位伏安表，采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路*絕緣隔離，因此*避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。
技術特性：
1 顯示位數：3 1/2
2 采樣速率：3次/秒
3 電源：?jiǎn)蝹€(gè) 9V 迭層電池、電源電流小于5mA
4 外形尺寸
表殼尺寸： 186×86×33
鉗殼尺寸： 140×40×19
鉗口尺寸： Φ7×8
5 重量
表體： 280g
測量鉗：2×200g
6 儲存條件
溫度：－10℃～50℃
工作誤差：
1 額定工作條件
（a）環境溫度：（0～40）℃
（b）環境濕度：（20～80）% RH
（c）被測信號波形：正弦波、β=0.05
（d）被測信號頻率：（50±0.5）Hz
（e）被測載流導線在鉗口中的位置：任意
（f）測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測 I1-I2 相位時：10mA～10.00A
測 U1-I2 或 I1-U2 相位時：
10V～500V、10mA～10.00A
（g）外參比頻率電磁場干擾：應避免
2 額定工作誤差極限
在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
SMG2000E雙鉗式數字相位伏安表使用操作：
按下 ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。
1、測量交流電壓
將旋轉開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔輸入即可進行測量。若測量值小于200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。
兩通道具有*相同的電壓測試特性，故亦可將開關撥至參數 U2 對應的量限，將被測電壓從U2 插孔輸入進行測量。
2、測量交流電流
將旋轉開關撥至參數 I1 對應的10A量限，將標號為1# 的鉗形電流互感器付邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1 對應的 2A 量限測量，提高測量準確性。
測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為2 # 的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。
3、測量?jī)呻妷褐g的相位角
測 U2 滯后U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。
注意：測相時電壓輸入插孔旁邊符號U1、U2及鉗形電流互感器紅色“ * ”符號為相位同名端。
4、測量?jī)呻娏髦g的相位角
測 I2 滯后 I1 的相位角時，將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。
5、測量電壓與電流之間的相位角
將電壓從U1輸入，用2# 測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。
也可將電壓從 U2 輸入，用1# 測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置,測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。
6、三相三線配電系統相序判別
旋轉開關置U1U2位置。將三相三線系統的A相接入U(xiǎn)1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U(xiǎn)2插孔。若此時測得相位值為300°左右，則被測系統為正相序；若測得相位為60°左右，則被測系統為負相序。
換一種測量方式，將A相接入U(xiǎn)1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得的相位值為120°，則為正相序；若測得的相位值為240°，則為負相序。
7、三相四線系統相序判別
旋轉開關置U1U2位置。將A相接U1插孔，B相接U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。
8、感性、容性負載判別
旋轉開關置U1I2位置。將負載電壓接入U(xiǎn)1輸入端，負載電流經測量鉗接入I2插孔。若相位顯示在0°～90°范圍，則被測負載為感性；若相位顯示在270°～360°范圍，則被測負載為容性。
