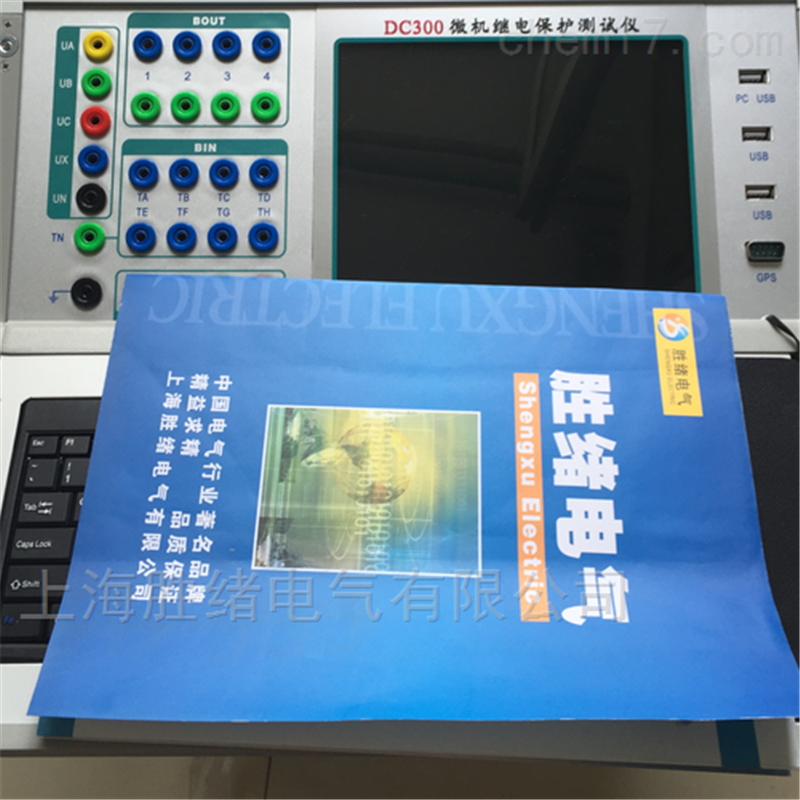

三相單片機型繼電保護測試儀
產品介紹
| 品牌 | 其他品牌 | 應用領域 | 醫療衛生,化工,地礦,道路/軌道/船舶 |
|---|
產品概述：
三相單片機型繼電保護測試儀，是一個新型智能化測試儀器，以前的工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。
產品特性：
1、本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。
2、采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。
3、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。
4、開關量輸入電路可兼容空接點和0～250V電位接點。
5、裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。
6、裝置在機箱底板上裝設有一路可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。
產品參數：
1、交流電流輸出
輸出精度 ：0.5級
相電流輸出（有效值） 0～40A
三相電流輸出（有效值）：0～120A
相電流長時間允許工作值（有效值）：10A
相電流z大輸出功率：420VA
三相電流z大輸出時z大輸出功率 ： 900VA
三相電流z大輸出時允許工作時間：10s
頻率范圍（基波）：20～1000Hz
諧波次數：1～20 次
2、直流電流輸出
輸出精度：0.5級
電流輸出：0～±10A / 每相，0～±30A / 三并
z大輸出負載電壓：20V
交流電壓輸出
輸出精度：0.5級
相電壓輸出（有效值）：0～120V
線電壓輸出（有效值）：0～240V
相電壓/線電壓輸出功率：80VA / 100VA
頻率范圍（基波）：20～1000Hz
諧波次數：1～20次
3、直流電壓輸出
輸出精度：0.5級
相電壓輸出幅值：0～±160V
線電壓輸出幅值：0～±320V
相電壓/線電壓輸出功率：70VA / 140VA
三相單片機型繼電保護測試儀注意事項：
1. 測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。
2. 裝置面板或背板裝有USB插口，允許熱撥插USB口設備(如U盤等)，但注意撥插時一定要在數據傳輸結束后進行。
3. 裝置配有自還原CF卡，避免因為非法關機，刪除或修改硬盤上的文件和桌面上的圖標等導致的操作系統損壞。如確需在本機內存放數據，請將數據存在D盤。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。
4. 外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。
5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6. 開入量兼容空接點和電位(0~250VDC)，使用帶電接點時，接點電位(正極)應接入公共端子COM端。
7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站 立放置或打開支撐腳稍傾斜放置。
8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插 孔。否則，測試儀將被損壞。
9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線(3芯)的接地端可靠接地或裝置接地孔接地。
10. 如果在使用過程中出現界面數據出錯或設備無法連接等問題， 可以這樣解決:向下觸按復位按鈕鍵，使DSP復位;或退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
