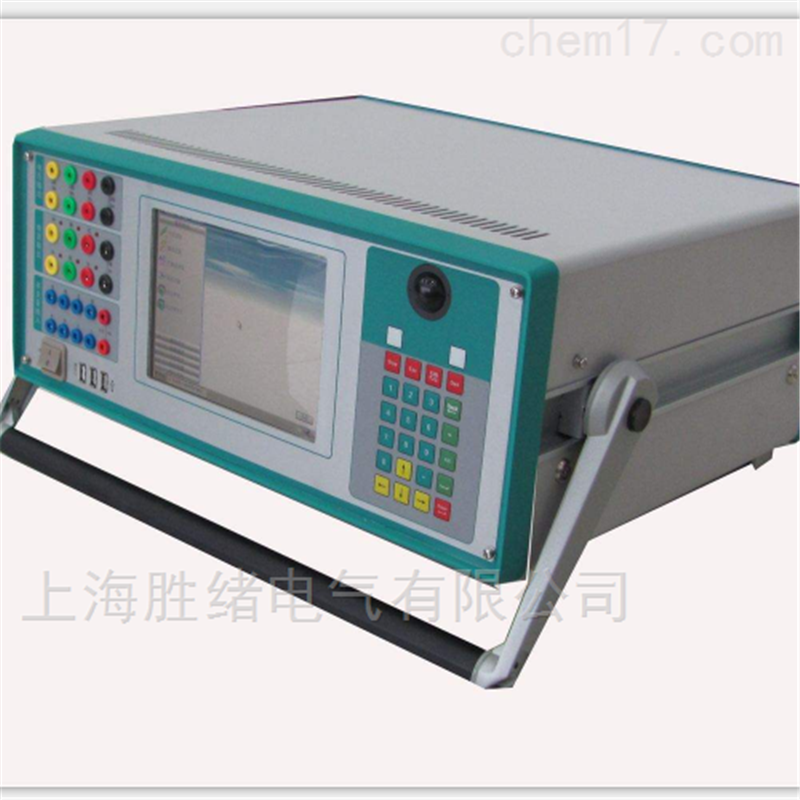

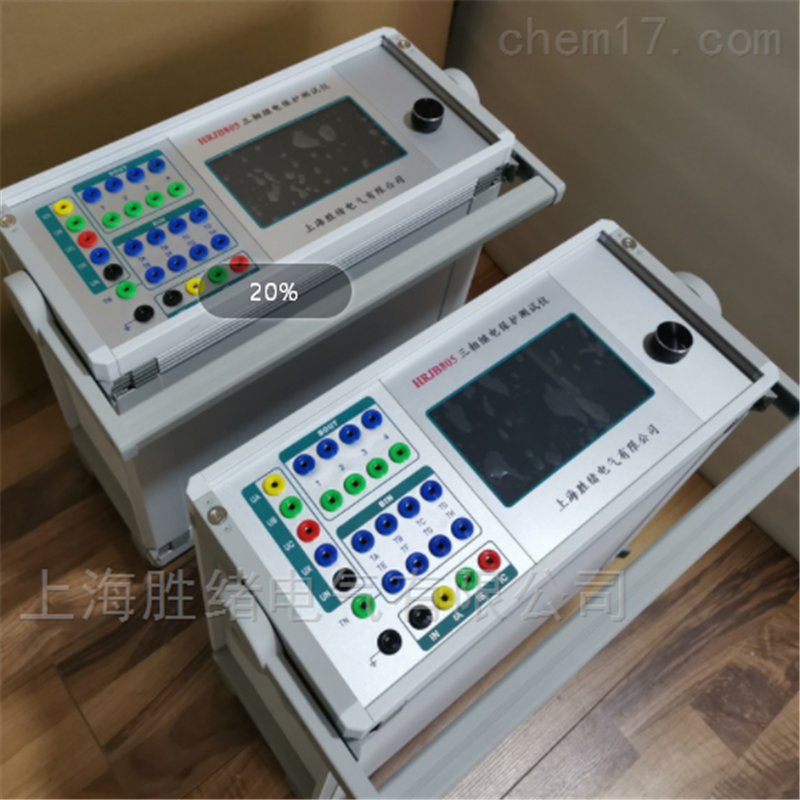

高精度繼電保護測試儀
產品介紹
| 品牌 | 其他品牌 | 應用領域 | 醫療衛生,化工,地礦,道路/軌道/船舶 |
|---|
高精度繼電保護測試儀
技術參數：
1、交流電流源:
相電流輸出（有效值）： 0--40A/相 精度：0.2%
三相并聯輸出(有效值)： 0--120A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)： 10A
每相大輸出功率 ：420VA
三相并聯電流大輸出功率 ：900VA
三并電流大輸出允許工作時間 ：10s
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
2、直流電流源:
電流輸出： 0--±20A/相 精度 0.5% 300 VA
3、交流電壓源:
相電壓輸出（有效值）： 0--125V/相 精度：0.2%
線電壓輸出（有效值）： 0--250V
相電壓/線電壓輸出功率 ： 75VA/100VA
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
4、直流電壓源:
相電壓輸出幅值：0--±150V 精度：0.5%
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率： 90VA/180VA
5、開關量端子:
開關量輸入端子： 8對
空接點： 1--20mA，110V裝置內部有源輸出
電位翻轉： 0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子：4對，空接點 遮斷容量：110V/2A，220V/1A。
6、時間測量范圍:
范圍：1ms--9999s 測量精度：1ms
7、體積重量:
體積： 365(mm )×400(mm )×195 (mm ) 約18Kg
8、電源:
AC220V±10% 50Hz 10A
高精度繼電保護測試儀
裝置硬件組成
內置工業控制計算機

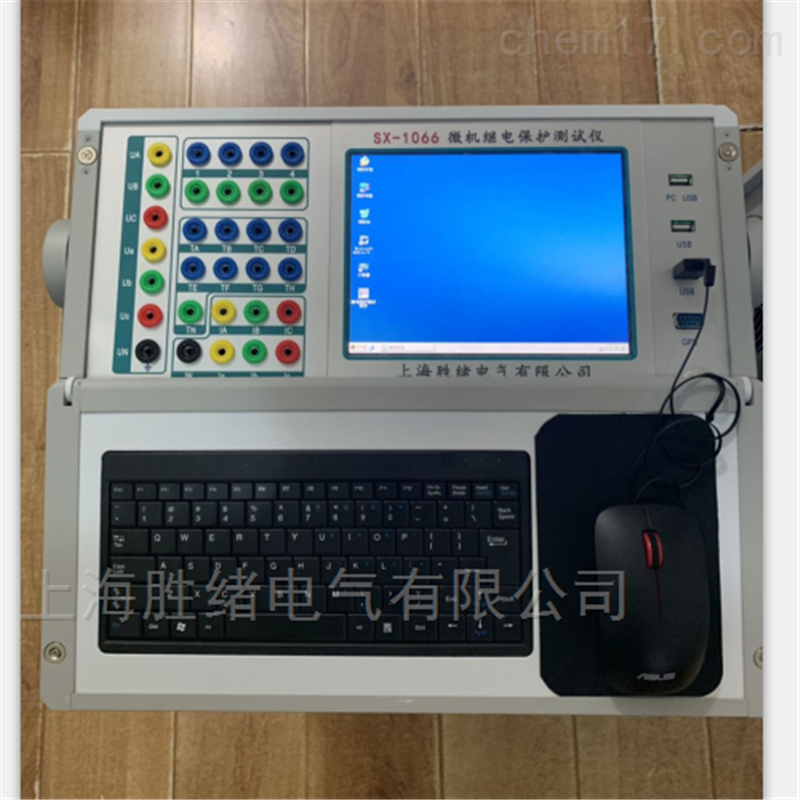

本裝置采用工控機作為控制計算機，配置512M內存，4--12GCF卡，預裝Windows XP操作系統，面板帶有8.4″800×600分辨率TFT真彩LCD顯示器,不銹鋼優化鍵盤和觸摸鼠標，不用外接鍵盤和鼠標就可直接使用，裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。
DSP數字信號處理系統
采用DSP控制器作為核心，F(xiàn)PGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。
D/A和A/D轉換
采用D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路，可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。
高精度線性電壓，電流功率放大器
電流、電壓采用線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈亮。大電流*采用*的硬件，*電路，克服了傳統的軟件*的缺點，使大電流使用更安全和更可靠。
開關量輸入、開關量輸出
裝置共有開關量輸入端子8對，開關量輸出端子4對。
開入量由光電隔離器組成,其工作電源為獨立的110V工作電源，所以在COM端與開入量之間有110V的直流電壓。
開出量由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開出量之間有24V的直流電壓。
工作原理：
輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(升流器)，升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓;第二個抽為15V(10A)，該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流;第三個抽頭為10V(100A)大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較 [產品相冊] 產品相冊 強，但輸出稍有過載，不能長時間處于大電流狀態下。熱繼電器校驗儀
1、輔回路
繼電保護測試儀器輔回路與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路"輸出控制"開關，調節小旋鈕即可輸出。
2、測量回路
由大旋鈕調節的主回路輸出量交流"0-250V"、"0-500mA"、"0-10A"、"0-100A"，直流"0-350V"、"0-500mA"、"0-10A"通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中"0-500mA"檔包括在"0-10A"檔中。使用時，在"0-10A"兩下即是"0-500mA"監視。
3、時間測量
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下"輸出控制"開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
4、聲光提示
電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
